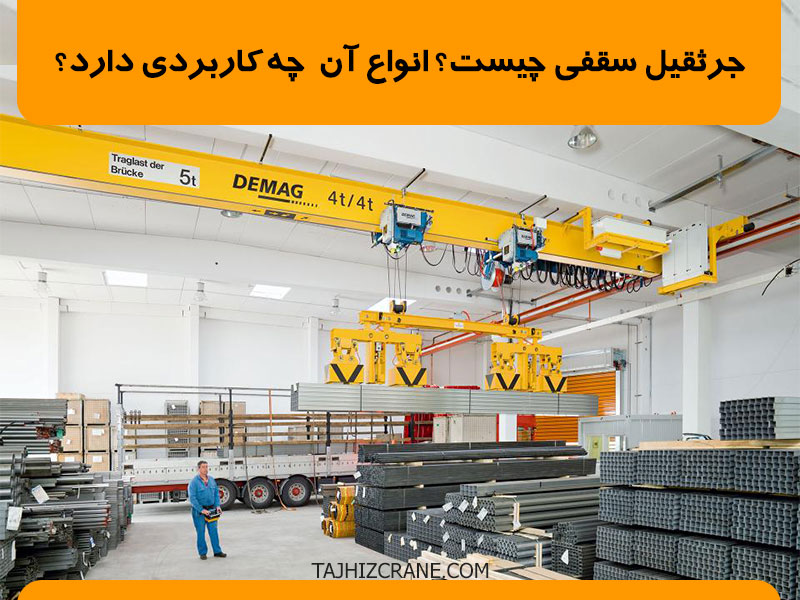

در ابتدا برای آشنایی بیشتر با جرثقیل سقفی می توانید به مقاله جرثقیل سقفی چیست؟ مراجعه کرده و جرثقیل سقفی، کاربرد آن و انواع آن را بشناسید. در این مقاله نیز می توانید با توضیحات مختصر و مفیدی که برای شما در نظر گرفته ایم با اجزای تشکیل دهنده ی جرثقیل سقفی و کاربردشان آشنا شوید، با ما همراه باشید…

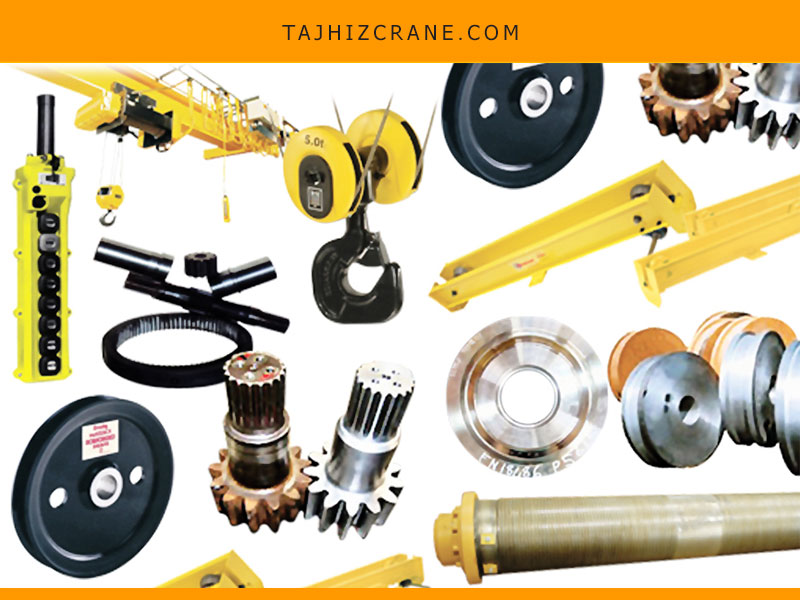

جرثقیل سقفی از چه اجزایی تشکیل شده است؟

اجزای جرثقیل تشکیل شده از چند قطعه هیدرولیکی، تلسکوپ یا بوم جرثقیل، وینچ و… که ما یک به یک برای شما مختصر و مفید شرح خواهیم داد.

1- بدنه جرثقیل

در بدنه جرثقیل از هیچ گونه هیدرولیکی استفاده نشده است، بوم و جک ها و سایر مکانیزم ها جرثقیل به صورت جداگانه و مستقل متصل شده و جرثقیل را شکل میدهند که از چند نوع فلز و آلیاژ که دارای وزن کم با توانایی استحکام بالا تشکیل شده اند، البته بدنه جرثقیل در بوم بلند و جرثقیل های کفی کاملا متفاوت بوده ولی اغلب اتاق فرمان یا لیورهای جرثقیل ها، در کنار جرثقیل قرار دارد.

پیشنهاد خرید سینی کابل برق: قیمت سینی کابل

۲- تلسکوپ (بوم جرثقیل)

تلسکوپ همان بوم جرثقیل است که از فولاد و آلیاژهای آن ساخته شده است و با هیدرولیک به صورت خشاب مانند یک به یک داخل یکدیگر قرار میگیرند (به طور مثال یک جرثقیل بیست تن از پنج تلسکوپ استفاده میکند که طول هر یک از تلسکوپ ها در این نوع جرثقیل ۵.۵ متر می باشد که جمعا ۲۷.۵ متر می باشد که هر یک به صورت یک جک مجزا که در داخل خود دارد از یکدیگر بیرون می آیند و در مجموع این متراژ بوم را تشکیل می دهند.)

یک جرثقیل بیست تن، اگر کالایی که قرار است جابه جا کند کنار و نزدیک خود داشته باشد، قابلیت این را دارد که بیست تن را جا به جا کند و هر چقدر این کالا از جرثقیل فاصله بیشتری بگیرد توان جرثقیل به تدریج کمتر خواهد شد و در اخر، در فاصله بیست و هفت متری توان جرثقیل به یک الی پنج تن می رسد که در یک زاویه بسیار مناسب پنج و در زاویه نامناسب به یک تن کاهش می یابد.

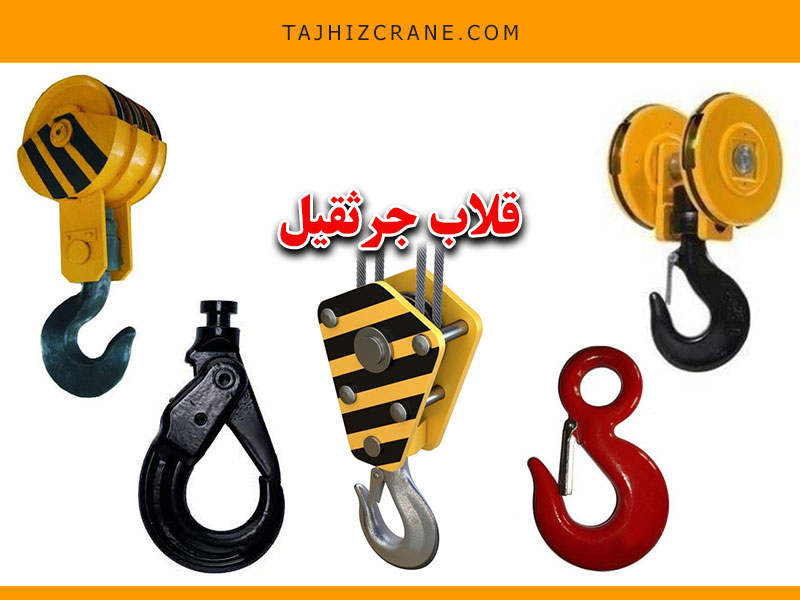

3- قلاب جرثقیل سقفی

وظیفه ی قلاب جرثقیل، گرفتن و نگه داشتن بار حین بالا بردن و جابه جایی است که از آلیاژهای بسیار مستحکم ساخته شده و در نتیجه درصد آسیب دیدن و خرابی حین کار برای آن خیلی خیلی پایین می آید و در عوض جا به جایی و حمل و نقل کالا را ضمانت می کند.

4- وینچ جرثقیل

وینچ کاربردهای متفاوتی دارد و یکی از کاربردهای رایج آن در جرثقیل است. وینچ تشکیل شده از یک پمپ هیدرولیکی، یک قرقره و بکسل، که روی بدنه جرثقیل نصب می شود و بسته به متراژ بوم جرثقیل، متراژ بکسل نیز تغییر می کند. کار هیدرولیک چرخاندن قرقره می باشد و قرقره، بکسل را به دور خود جمع می کند و در سر بکسل قلاب نصب شده که برای برداشتن بار به کار گرفته می شود.

وینچ جرثقیل یا همان بالابرها به دو خانواده بکسلی و زنجیری تقسیم می گردد. در ظرفیتهای پایین مخصوصا کمتر از 2 تن، جرثقیل های زنجیری به دلیل حجم و وزن کم کاربرد زیادی دارند و در جرثقیل هایی با ظرفیت بالا وینچ های بکسلی کاربرد بیشتری دارند.

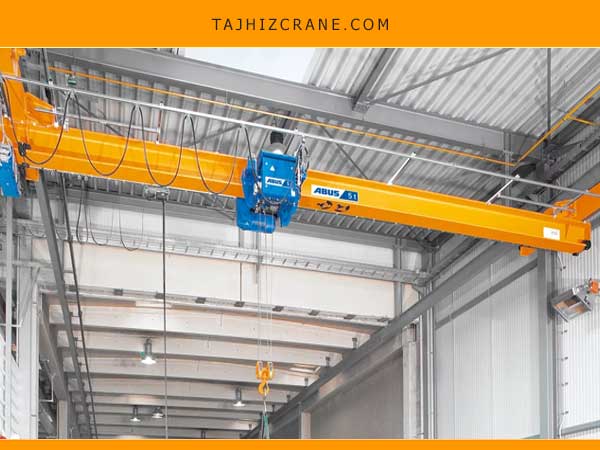

5- پل جرثقیل

ساختار حرکتی اصلی جرثقیل سقفی است که عرض کارگاه را طی می کند. پل از دو تراک انتهایی و بنا به نوع تجهیزات از یک یا دو شاه تیر پل تشکیل می شود.

6- راهبر طولی یا کلگی جرثقیل

راهبر طولی یا کلگی جرثقیل سقفی مطابق با ظرفیت و دهانه جرثقیل به صورت تک پل و جفت پل ساخته می شود. اجزای اصلی تشکیل دهنده یک راهبر طولی عبارت اند از:

• قوطی مستطیلی که از ناودانی یا پروفیل و یا ورق جوشکاری شده ساخته می شود.
• چرخها با قطر ۱۶۰ تا ۵۰۰ میلیمتر از جنس چدن آلیاژی با گرافیت کروی با نام صنعتی GGG70 با مقاومت به سایش بالا و حرکت مناسب و صدای پایین.
• پیچ های با مقاومت بالا جهت اتصال راهبر به پل.
• موتور گیربکس های حرکت طولی.

ضربه گیرها با قابلیت الاستیسیته بالا برای مهار ضربه که در انتهای راهبر های طولی بسته می شود. طول راهبر ها، بستگی به ظرفیت، ارتفاع، دهانه، سرعت حرکت طولی و تک پل یا جفت پل بودن جرثقیل سقفی دارد.

7- کالسکه حرکت عرضی

این تجهیز در جرثقیل سقفی جفت پل، جهت حرکت عرضی وینچ بالابر بر روی آن سوار می شود و معمولا نیروی محرکه آن توسط یک یا دو عدد موتور گیربکس تامین می گردد. ابعاد و توان کالسکه به ظرفیت و ارتفاع وینچ بالابر بستگی دارد.

8- جک های تعادل جرثقیل

جک ها نیز متشکل از پمپ هیدرولیکی و تلسکوپ می باشند. کارکرد جک های تعادل بدین صورت است که جرثقیل از زمین فاصله گرفته و مقداری از زمین جدا شده که باعث می شود فشار از چرخ ها برداشته شود و همچنین وزن بار در سطحی بیشتر تقسیم شده که باعث می شود جرثقیل توانایی بلند کردن بار بیشتری داشته باشد، جک ها در جرثقیل حکم تعادل جرثقیل را به عهده دارند و بسته به توان جرثقیل توان جک نیز بیشتر و کمتر خواهد شد.

کلید فرمان جرثقیل

از دیگر متعلقات جرثقیل سقفی میتوان به سیستم کنترل جرثقیل، که شامل کلید فرمان جرثقیل سقفی و ریموت کنترل و جوی استیک و از دیگر تجهیزات آن به تابلو برق و ادوات کنترلی نظیر لیمیت سوئیچ اشاره نمود. همچنین سیستم برق رسان جرثقیل در دو نوع طولی و عرضی که شامل شین برق رسان و یا سیستم کابل و سی ریل می باشد.
